产地 | 国产 | 加工定制 | 是 |
---|---|---|---|
质保 | 1年 |
一、概况:

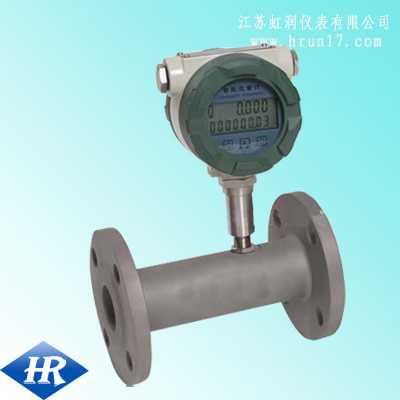

HR-LW系列涡轮流量计是*技术生产制造的,是理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量。
二、测量原理:
传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。
三、基本技术参数:
主要技术参数
测量介质:液体
传感器精度:±0.5%;±1.0%(特定可达0.2%)
重复性:指示值的±0.2%
环境温度:0℃~+120℃
相对湿度:5%~95%
型号 | 正常流量范围m3/h | 下限扩大范围m3/h | 工作压力MPa | G型工作压力MPa | Z型工作压力MPa | D型工作压力MPa | 公称通径mm |
BSLW-4 | 0.04-0.25 |
|
|
| 6.4 | 2.5 | 4 |
BSLW-6 | 0.1-0.6 |
|
|
| 6.4 | 2.5 | 6 |
BSLW-10 | 0.2-1.2 |
| 25 | 25 |
| 2.5 | 10 |
BSLW-15 | 0.7-6 | 0.6-6 | 32 | 32 | 6.4 | 2.5 | 15 |
BSLW-25 | 1.2-10 | 1-10 | 50 25 | 50 | 6.4 | 2.5 | 25 |
BSLW-40 | 2.5-20 | 2-20 | 50 25 | 50 | 6.4 | 2.5 | 40 |
BSLW-50 | 5-40 | 4-40 | 50 2.5 | 50 | 6.4 | 2.5 | 50 |
BSLW-80 | 12-100 | 10-100 | 32 2.5 | 32 | 6.4 | 2.5 | 80 |
BSLW-100 | 25-200 | 20-200 | 32 2.5 |
| 6.4 | 2.5 | 100 |
BSLW-150 | 50-400 | 40-400 | 25 1.6 |
| 6.4 | 2.5 | 150 |
BSLW-200 | 100-800 | 80-800 | 25 1.6 |
| 6.4 | 2.5 | 200 |
BSLW-250 | 150-1200 | 120-1200 | 25 1.6 |
| 6.4 | 2.5 | 250 |
BSLW-300 | 300-2500 | 250-2500 | 1.6 |
| 6.4 | 2.5 | 300 |
