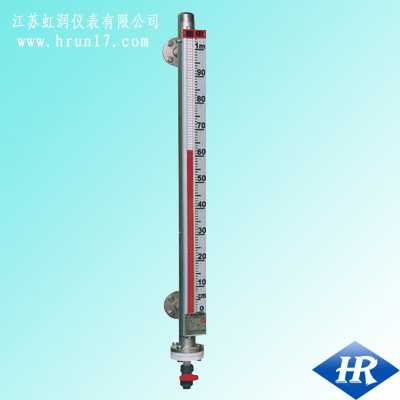

磁翻柱液位计

简要描述:HR-UDZ-1就地磁翻柱液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。

  • 产品型号:HR-UDZ-1
  • 厂商性质:生产厂家
  • 更新时间:2024-05-17
  • 访  问  量:3505
详情介绍
产地国产加工定制

HR-UDZ-1磁浮子翻板液位计

一、产品概述:

HR-UDZ系列磁翻柱液位计分为,HR-UDZ-1基型磁浮子翻板液位计和HR-UDZ-3基型电远传磁浮子液位计/B本安防爆型。

HR-UDZ-1基型磁翻柱液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺。从而使液位的指示显得更加清晰。

基本差数:

测量范围LD:200~15000mm





L1:与介质的比重及浮子的材质有关,详见下表





介质比重

L1(mm)

防锈铝浮子(LF2

及LF2氟塑包裹的浮子

不锈钢浮子

(1Cr18ni9Ti)

0.45

463



0.55

286



0.65

210



0.75

166



0.85

140

340

0.95

120

260

≤1.0

113

220

D:¢52~¢83:¢115~¢200(视压力而定)

测量精度:±10mm   介质温度:≤80℃,也可制作成≤480℃

介质比重:≥0.4    介质粘度:≤0.02Pa·S

连接法兰:



DN20

PN(MPa)

0.6~2.5

4.0~16.0

标准号

HG20593-97

HG20595-97





Dg15

Pg(Kgf/cm2



220

320

标准号

H12-0-2

H12-0-3

注:HG20595-97我厂液位计选用FM面 当液位计安装受环境影响。空间位置L1<300,订货时应明显提出。





二、产品分类:
1.HR-UDZ-1D、HR-UDZ-3D/B插入型磁浮子液位计:该液位计适用于地下槽、池的液位测量和控制
2.HR-UDZ-1W、HR-UDZ-3W/B保温型磁浮子液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3.HR-UDZ-1S、HR-UDZ-3S/B防霜型磁浮子液位计:是解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4.HR-UDZ-1J、HR-UDZ-3J/B耐强腐蚀型磁浮子液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5.UDZ-1型除就地显示液位外,还可配用XQ型发讯器。它可安装在UDZ-1型液位计主体外侧相应于上、下限液位报警的位置上,当主体内磁浮子随液位升降而上下运动到报警设定点时,浮子内的磁钢将使发讯器内干簧管的触点闭合或断开。由于发讯器采用磁路记忆的原理。故输出的接点信号具有自保持功能,因而不怕停电。复电后。发讯器触点的工作状态仍能如实地反映被测介质液位的真实情况,这对确保工艺生产过程的安全运行起着非常重要的作用。配套使用HR-XMTA系列报警控制仪可实现对液位的位式自动控制。
