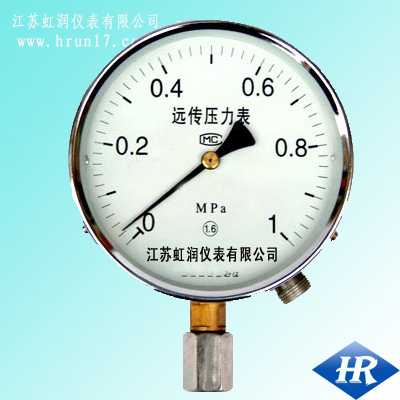

电阻远传压力表

电阻远传压力表

型    号: YTZ
报    价: 14
分享到:

电阻远传压力表压力表适用于测量对铜及铜合金,或不锈钢合金不起腐蚀作用气体,液体的压力,并通过仪表内部安装的电位器式传感器把被测量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制,此外,本仪表能够同时就地指示压力,便于现场工艺检查。

YTZ电阻远传压力表的详细资料:

TTZ系列电阻远传压力表用途说明:
    电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器,故可把测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。

电阻远传压力表结构原理:
    本仪表由一个弹簧管压力表和一个与被测压力成一定函数关系的滑线电阻式发送器等组成。仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。

电阻远传压力表主要技术指标:

产品名称

电阻远传压力表

产品型号

YTZ-150

公称直径(mm

Φ150

精度等级

1.6

测量范围(MPa

00.160

-0.102.4

连接螺纹

M20×1.5

电位器起始电阻(Ω

816

电位器满度电阻(Ω

330390

工作电压(V

≤6

备注:如果对仪表连接螺纹或其它方面有特殊要求时,请与公司协商订做。
