液位变送器

简要描述:GYB系列液位变送器是对压力变送器技术的延伸和发展。根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。广泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。

  • 产品型号:GYB 系列
  • 厂商性质:生产厂家
  • 更新时间:2024-05-16
  • 访  问  量:3559
详情介绍
产地国产加工定制

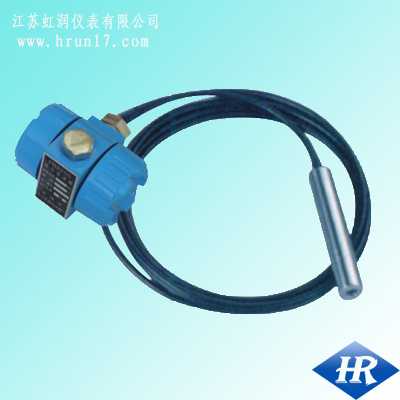

HR-GYB系列液位变送器

液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。广泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。

● 特点:

⊕采用扩散硅传感器,灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。

⊕备有防阻塞型设计,可实现对糊状介质液位的测量。

⊕测量范围宽:可达0-1-150m

⊕测量精确度:0.25%和0.5%级两种

⊕等分刻度、LED、LCD三种指示表头,现场读数十分方便。

⊕4-20mA DC二线制信号传送,抗*力强,传输距离远。

⊕可提供普通投入式、直杆式、用户式或用户结构。

⊕采用射频电感法测量原理,结构紧凑,体积小,安装维护简单

⊕多种信号输出形式,方便不同系统配置。   液位变送器

⊕聚四氟乙烯探极耐酸碱等腐蚀性液体及高温液体。

⊕准确度:0.2级 0.5级 1.0级

⊕有效检测范围:0-0.2-20m

⊕承压范围:负压、常压、高压32MPa以下

⊕工作温度:-50-240℃

⊕输出信号:4-20mA 二线制

⊕现场显示:等分刻度、LED、LCD

电感式液位变送器

●主要技术指标:

精 度  0.25%F.S  0.5%F.S

测量范围:0~1~150m

存贮温度:-40°C~80°C

使用温度:0°C~70°C

温度影响:<0.02%/°C

湿    度:小于等于95%RH

现场显示:0~等分刻度 3 1/2 LED 3 1/2 LCD

负载能力:小于等于750Ω

导气电缆材料:φ8聚四氟乙烯  φ8号聚氯乙烯

过载能力:量程的2倍  量程的4倍

输    出:二线制4~20mA DC LED现场显示时三线制









● 液位变送器选型方法:



HR-GP系列压力变送器

类   别

代码

说    明



GYB

液位变送器

类  型

不标

H

模拟型:4~20mA

智能型:HART协议











测量量程



1

2

3

4

0~1m

0~5m

0~10m

0~20 m

5

6

7

8

0~35m

0~70m

0~100m

0~150m





本安防爆



N

E

I

普通不防爆

隔爆ExdⅡBT4

本安ExiaⅡCT





精度等级



B

C

0.25%
0.5%





结  构



1

2

3

4

5

投入式

直杆式

螺纹式

法兰式

防腐式





显示表类型



M1

M2

M3

0~100%等分刻度

3 1/2LED

3 1/2LCD
